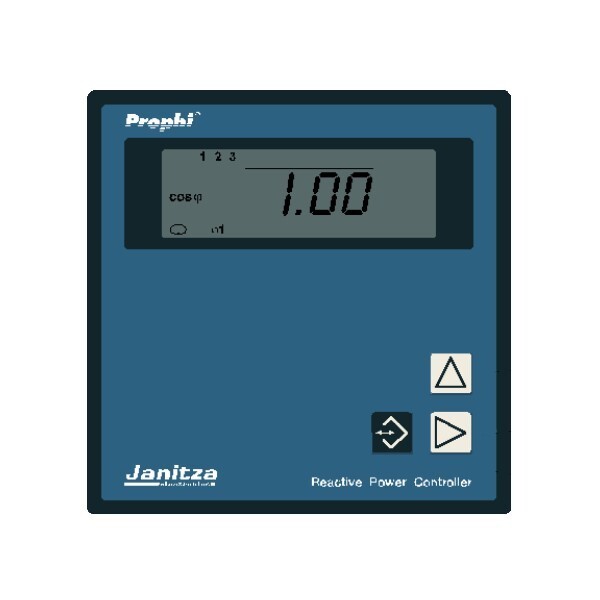

Контроллер реактивной мощности Prophi вместе

с внешними каскадами конденсаторов служит

для пошагового управления углом сдвига фазы

cos(phi) в сетях низкого напряжения с частотой

50/60 Гц. Контакторами или полупроводниковыми

переключателями - в зависимости от типа

контроллера реактивной мощности Prophi -

можно управлять непосредственно.

Кроме того, измеряются и индицируются

следующие электрические величины:

- Напряжение L2-L3,

- Ток в L1,

- Частота,

- Суммарная активная мощность (потребление/

питание),

- Суммарная реактивная мощность (инд./емк.),

- нечетные гармоники тока 1 - 19 в %,

- нечетные гармоники напряжения 1 - 19 в %,

Гармоническая составляющая относится к

номинальному напряжению или номинальному

току.

Это соединение выполняется на обратной

стороне с помощью защищенных от касания

пружинных разъемов питания.

Измеряемое и питающее напряжения

извлекаются из измеряемого напряжения и

должны быть подключены к проводке здания

через размыкатель (выключатель или

выключатель питания) и защиту от перегрузки

по току (6,3 A).

Измерение тока проводится с помощью

трансформатора тока ../5A или ../1A в одном

внешнем проводе.

Релейные выходы предназначены для управления

контактором; транзисторные выходы

предусмотрены для управления быстрым

переключением тиристорных модулей,

переключением при переходе через ноль.
