Реле контроля изоляции РКИ-500 предназначено для контроля сопротивления изоляции в однофазных и трехфазных сетях переменного напряжения до 450В частотой 50 Гц с изолированной нейтралью.

При ухудшении изоляции включается внутренняя система звукового и светового оповещения, и переключаются контакты исполнительного реле.

Преимущества

Импульсный блок питания

Микропроцессорное управление

Постоянный контроль питания под рабочим напряжением

Конструкция системы

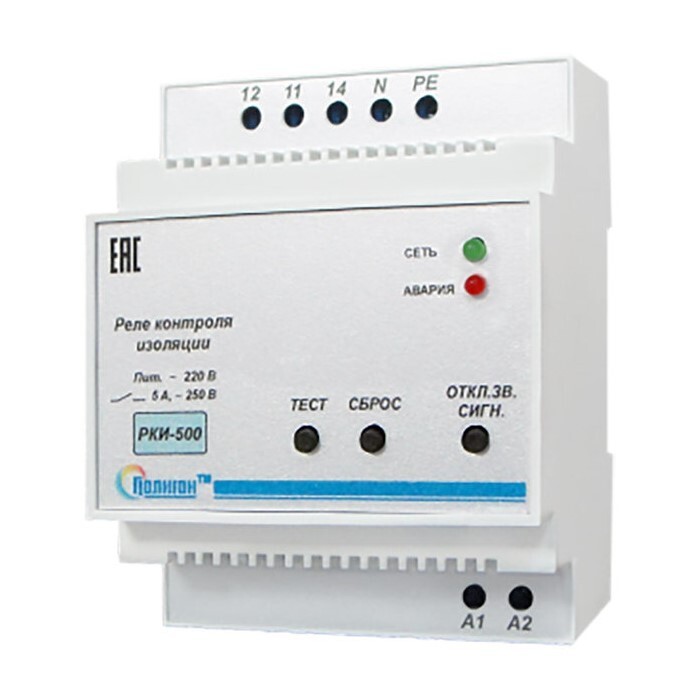

Блок «РКИ-500» выполнен в корпусе для установки на DIN-рейку.

На передней панели блока находятся светодиодные индикаторы «СЕТЬ», «АВАРИЯ» и кнопки «ТЕСТ», «СБРОС», «ОТКЛ.ЗВ.СИГН.».

В верхней и нижней части блока находятся клеммные колодки для подключения питания, контролируемой сети и других устройств управления и сигнализации.

Питание реле может осуществляться непосредственно от контролируемой сети или от нестабилизированного источника постоянного напряжения =24 В, =12 В. Цепи питания, измерения и контакта выходного реле гальванически разделены.

Класс защиты - 0, ЭМС по ГОСТ Р50033.92

РКИ-500 контролирует сопротивление изоляции в однофазных и трехфазных сетях переменного тока с питанием от сети 220 В. Порог срабатывания защиты - 500 кОм.

Температура эксплуатации, ˚С -40 … +45 °С

Напряжение питания, 220В +/-10%

Напряжение контролируемой сети (действующее значение), 0 ... 450В

Пороговое значение сопротивления изоляции, 500кОм

Временная задержка на включение сигнализации при ухудшении изоляции, не более, 8сек

Измерительное напряжение, =12В

Коммутируемый ток контакта (АС1 250 В), 5А

Потребляемая мощность, не более 3Вт

Масса, 0,25 кг

Габаритные размеры, 71х90х65 мм

Гарантия, 24мес
