НАЗНАЧЕНИЕ РЕЛЕ

Реле контроля напряжения РКН-1-1-15 предназначено для защиты электрооборудования от работы на пониженном или повышенном напряжении из-за неполадок в сети. Питание реле осуществляется от контролируемого напряжения, отдельного напряжения питания не требуется.

КОНСТРУКЦИЯ РЕЛЕ

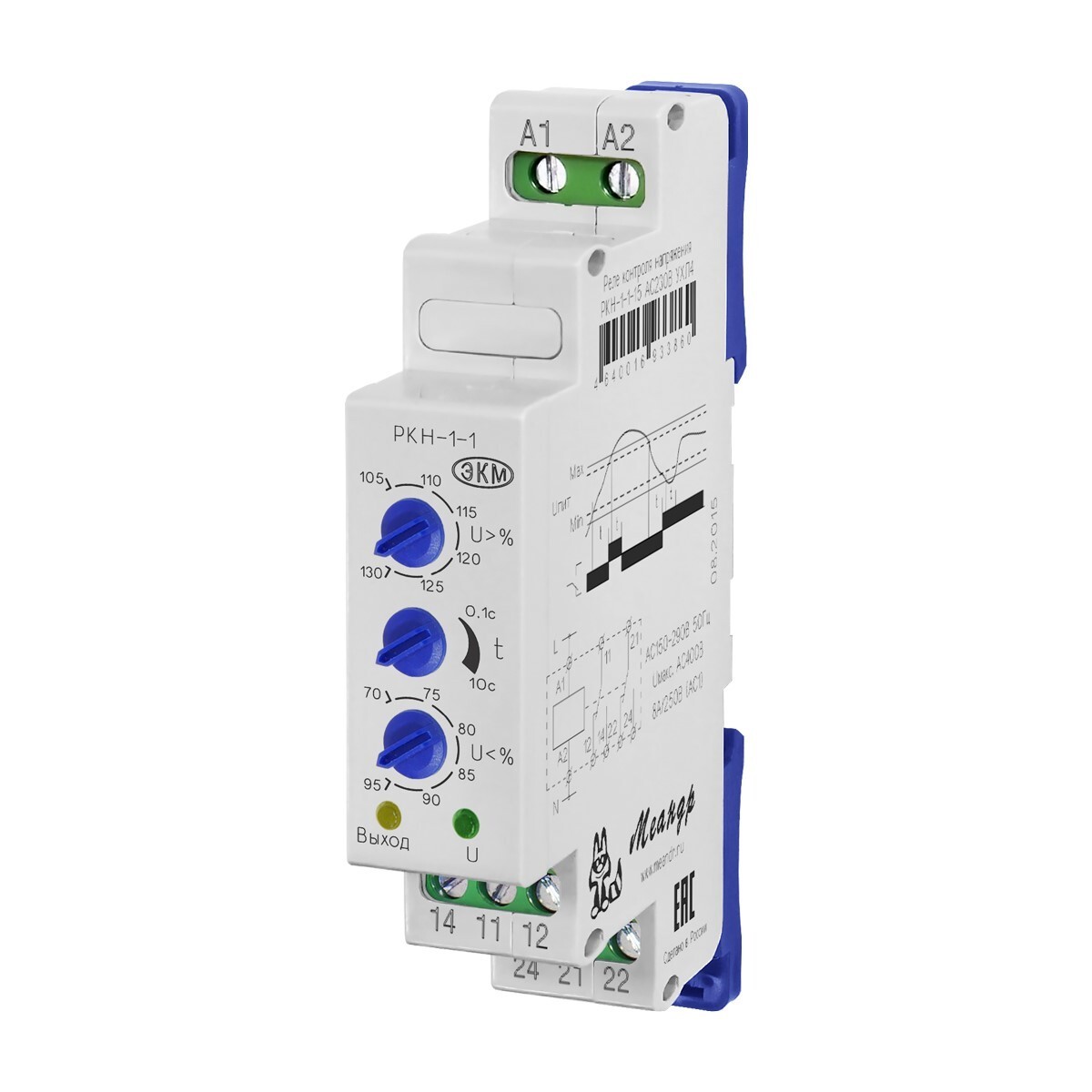

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели расположены: поворотный переключатель верхнего порога срабатывания «U˃%», поворотный переключатель задержки времени срабатывания «t», поворотный переключатель нижнего порога срабатывания «U˂%», зелёный индикатор включения питания «U», жёлтый индикатор срабатывания встроенного реле «Выход».
