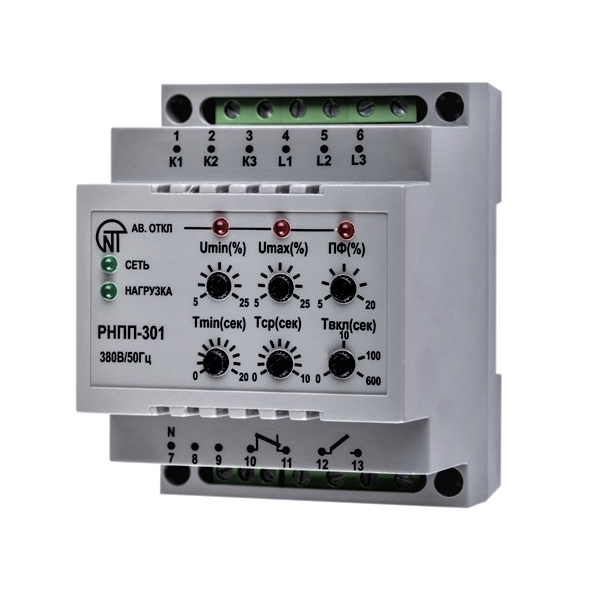

Реле напряжения РНПП-301 предназначено для защиты трехфазных потребителей от основных видов аварий в электрической сети, таких как:

выход действующего значения напряжения за пределы допустимых порогов;

нарушение последовательности и слипание фаз;

нарушение полнофазности и симметричности сетевого напряжения.

Устройство контролирует основные параметры электрической сети и при их отклонении отключает нагрузку.

Реле также следит за состоянием силовых контактов внешнего магнитного пускателя до и после включения нагрузки, контролируя их исправность (подгорание или слипание).

Светодиоды на лицевой панели реле индицируют:

наличие напряжения в сети;

состояние нагрузки (включена или отключена);

вид возникшей аварии.

Шесть регулировочных потенциометров, вынесенных на лицевую панель, позволяют пользователю установить:

порог срабатывания по максимально допустимому значению напряжения;

порог срабатывания по минимально допустимому значению напряжения;

порог допустимого значения перекоса фаз;

время срабатывания реле при аварийном снижении напряжения;

время срабатывания реле при прочих видах аварии сети;

задержку времени включения нагрузки после восстановления параметров сети.

Устройство может работать в режиме контроля фазного или линейного напряжения (по выбору пользователя).
